電磁流量計RS485接口在原有RS232接口實現點對點通信基礎上可以實現聯網通信，能夠更有利于企業信息化建設和發展的需要，所以現階段RS485已逐步替代RS232，因此RS485在智能儀表通信系統中得到了*大化的應用。RS485串行通訊技術也被**應用于工控行業。
RS-485接口通信鏈路時只是簡單地用一對雙絞線將各個接口的"A"、"B"端連接起來。而忽略了信號地的連接，這種連接方法在許多場合是能正常工作的，但卻埋下了很大 的隱患，這有二個原因：(1)共模干擾問題： RS-485接口采用差分方式傳輸信號方式，并不需要相對于某個參照點來檢測信號，系統只需檢測兩線之間的電位差就可以了。但人們往往忽視了收發器有一定 的共模電壓范圍，RS-485收發器共模電壓范圍為-7～+12V，只有滿足上述條件，整個網絡才能正常工作。當網絡線路中共模電壓超出此范圍時就會影響 通信的穩定可靠，甚至損壞接口。(2)EMI問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有一個低阻的返回通道(信號地)，就會以輻射的 形式返回源端，整個總線就會像一個巨大的天線向外輻射電磁波。

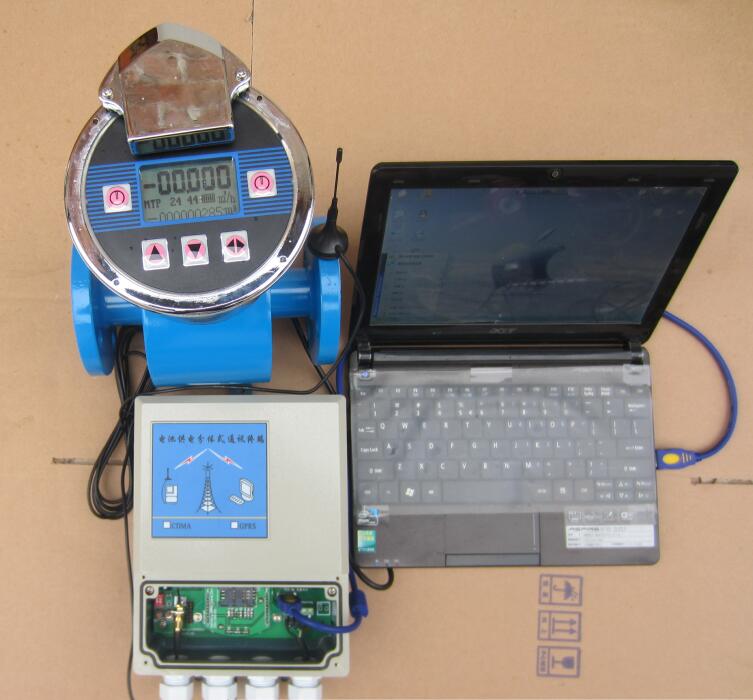

電磁流量計如何連接電腦實現聯網通信的？
1.通過轉換器將儀表輸出的標準工業信號轉化成電腦能讀取的數字信號，并通過對應軟件顯示出來。
2.目前許多廠家的電磁流量計支持以太網信號通訊，可以直接將電腦與儀表用網線相連，使用IE直接讀取或設置儀表內數據。
