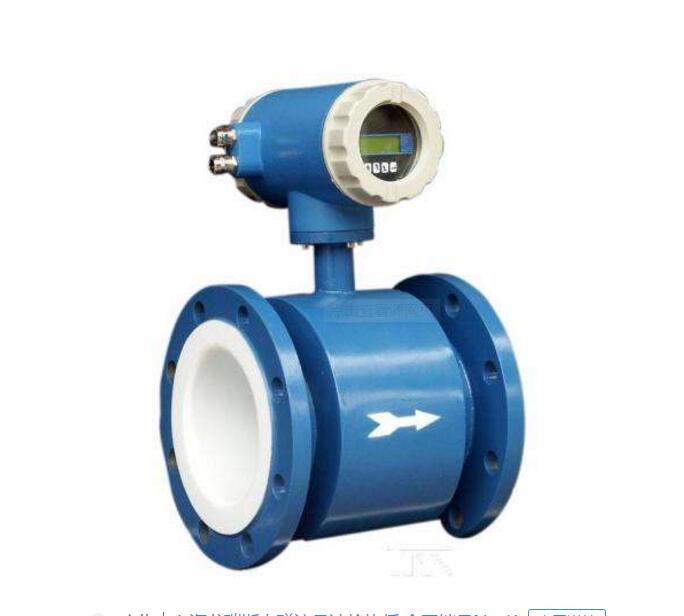

醋酸裝置中很多都采用渦街、橢圓齒輪等流量測量?jī)x表。這些流量計有很多不足之處：容易磨損、被介質腐蝕后泄漏、壽命短、維護工作量大，很難滿足生產要求。隨著裝置的技改采用新型的電磁流量計代替設計的的流量計。這一改動不但滿足了醋酸生產工藝要求又很大程度的降低了投資、減小了維護強度。因此，銘宇自控電磁流量計在醋酸應用時的故障分析如下：
1、 介質中含有氣泡出現測量故障
介質從外界吸入氣體或者介質中溶解氣體轉變成游離狀氣泡是液體中產生泡狀氣體的兩種途徑。如果介質中存在較大的氣泡，當氣泡通過電極時整個電極就被遮蓋，使流量信號輸人回路瞬時開路，從而輸出信號就會出現波動。判斷造成這種波動原因的可以這樣做，將磁場的回路電流切斷，切斷后如果流量計還有顯示并且還處于波動狀態，證明介質中存在氣泡會造成電磁流量計波動。用指針式萬用表測量電磁流量計電極電阻，會發現電磁流量計電極的回路電阻要高于正常時的電阻值。
若是由于電磁流量計安裝位置所的造成空氣進入被測介質，如果由于在管系高點安裝電磁流量計而貯留氣體，或由于外界吸入空氣引起的流量計波動，則需要更換電磁流量計安裝位置改裝在管線*低點安裝，或者采用U型管安裝。但是有些情況由于電磁流量計口徑較大或者安裝的位置不易改變，可以采取在流量計上游安裝集氣包和排氣閥來解決這種情況。
2、介質非滿管
在日常生產中偶爾會有非滿管現象。這種現象可以看做是液體中含有氣泡的典型情況。當電極水平面低于介質液面時，流量計前后采用直管段比較理想，測量數據比較穩定。但是管內上半部的氣體體積也被算成介質流量，因此這種情況下得測量誤差較大;當電極水平面高于介質液面時，電磁流量計的測量回路處于開路狀態，所測量的數據嚴重失真。處理這種介質非滿管所產生的故障可有如下辦法：盡量在自下而上流動的垂直管道上安裝電磁流量計;實際生產中需要電磁流量計水平安裝，這種情況下應該安裝在管道的*低端，并將且電磁流量計的電極軸線于地平線平行，為了避免測量管內產生負壓，應該將流量計的傳感器安裝在泵的下游、控制閥的上游;流量計傳感器的安裝口應有一定的背壓，并且應遠離直接排放口。
3、電磁流量計電極被腐蝕
由于在醋酸生產的過程中會接觸到一些強腐蝕性的介質，所以當電磁流量計的電極材料選擇不當時，介質會腐蝕流量計的電極，*終導致傳感器失效。因此會出現流量計輸出波動。只有當電極被腐蝕后出現流量計故障我們才能發現電極材料不耐腐蝕，這種材料本身性能問題使用之前是無法辨別的。因此只有更換新的電極來解決此種故障。所以電極腐蝕故障判斷處理都屬于事后維護處理的方法。
4、待測液體性質導致測量故障
如果被測介質電導率降低，電極的輸出阻抗會增大，這時轉換器輸入的阻抗就會引起負載效應，流量計就會產生測量誤差。如果電磁流量計出現這個故障則只有選用滿足要求的低電導率電磁流量計，或者選用孔板流量計等其它原理的流量計。
5、流量計襯里變形導致測量波動
電磁流量計的襯里一般都采用氟塑料，這樣流量計的襯里非常容易發生變形，出現計量故障的現象。襯里發生變形的主要原因有兩種：一氟塑料襯里滲透進蒸汽發生熱擴散現象，通常襯里材料、厚度、內外的溫差以及流體和蒸汽的類型、管道壓力等諸多因素決定了滲透的程度;二是取決于氟塑料襯里材料的本身的工藝結構，一般采用聚四氟乙烯作為氟塑料襯里材料，聚四氟乙烯材料無粘結力僅靠壓貼與管壁結合，所以負壓管道不采用此種材質。
6、外部電磁的干擾
在生產現場存在著管道雜散電流、靜電、電磁波和磁場等干擾源。電磁流量計的流量信號很小，非常容易被外界電磁干擾，而影響了電磁流量計的正常工作。所謂的電場干擾是指，流量計測量管內的電勢平衡被噪聲破壞后出現輸出信號波動異常。
