具有壓力檢測與顯示功能的
水泥漿流量計裝置，應用于石油鉆井行業中的具有壓力檢測與顯示功能的水泥漿流量計裝置,包括壓力傳感器、傳感器座、壓力通道、上密封膠圈、活塞、下密封膠圈、活塞缸,壓力傳感器通過螺紋連接在傳感器座上,壓力通道的下面與活塞缸相通,活塞缸內有活塞,在活塞圓柱體上分別安裝有上密封膠圈和下密封膠圈。該裝置具有壓力實時檢測與顯示功能,解決長期以來固井水泥漿流量計沒有壓力檢測與顯示功能的現象。該發明簡單巧妙,自投入生產運行以來沒有發生過堵塞故障,檢測和顯示的壓力非常準確,受到施工人員的好評,提升水泥漿流量計的實用性
技術
本
泥漿流量計涉及石油鉆井行業中在固井作業時的一種具有壓力檢測與顯示功能
的水泥漿流量計裝置
背景
固井是石油工業鉆井過程中的*后一道工序。但鉆井工作完成以后,要通過水泥車把水泥漿輸送到井下套管與井眼之間的環空內,利用水泥漿的快速凝結作用迅速把套管和井壁結合到一起,使鉆好的油井得到加固而不能坍塌。由于水泥漿加注過程是超高壓作業,壓力一般在20Mpa到50Mpa之間,因此,水泥漿流量計不僅要準確反應所加注水泥漿量,同時也要及時檢測加注水泥漿過程中實時的壓力情況,以確保生產設備和工人生命安全水泥漿不同于一般的流體介質,通常為了提高水泥漿快速凝結作用,水泥漿內含有大量的快干水泥和其它化學添加劑成分,快凝早強的水泥漿性能造成了壓力傳感器的通道很容易被堵塞,致使壓力檢測裝置形同虛設,逐漸的水泥漿流量計干脆取消了壓力檢測的裝置,水泥漿流量計中要檢測壓力被看成為不可能實現的事情。近丿幾年來,石油工業對固井技術的要求越來越高,能否實時把水泥漿壓力安全準確的檢測并顯示出來,確保施工作業安全,體現以人為本的安全生產理念,成為檢驗水泥漿流量計的關鍵技術。作為高科技企業能否研發岀即能滿足流量檢測同時又能實時顯示壓力的水泥漿流量計是擺在我們面前的重要任務,也是我們“服務于油田”這個宗旨所急需解決的課題在一般的介質中檢測壓力的技術已經非常成熟,用一條通道把被檢測的流體引到壓力傳感器上就可以實現,但固井水泥漿中的主要成分是高強度快速凝結水泥和化學添加劑,快速凝結的作用非常強。連接壓力傳感器的通道一般直徑只有2-4m,水泥漿在這里極易發生堵塞;另外由于水泥漿是在壓力極高的狀態下工作的,出于安全考慮通常要把該通道設計有一個直角,用于緩解壓力,這樣就加劇了該通道的堵塞,形成了現在在用的水泥漿流量計失去檢測壓力的功能的現狀。因此硏制一種具有壓力檢測與顯示功能的水泥漿流量計裝置一直是急需解決的新課題。
內容
本實用
泥漿流量計的目的是提供一種具有壓力檢測與顯示功能的水泥漿流量計裝置,該裝置具有壓力檢測與顯示功能,破解固井流量計長期以來由于壓力通道容易被水泥漿堵塞而無法實現壓力檢測與顯示的難題,巧妙的解決水泥漿堵塞壓力通道影響壓力檢測的技術
瓶頸,突破水泥漿流量計研發制造技術難題。
本實用新型的目的是這樣實現的:一種具有壓力檢測與顯示功能的水泥漿流量計裝置,包括壓力傳感器、傳感器座、壓力通道、上密封膠圈、活塞、下密封膠圈、活塞缸,壓力傳感器通過螺紋連接在傳感器座上,壓力通道的下面與活塞缸相通,活塞缸內有活塞,在活塞圓柱體上分別安裝有上密封膠圈和下密封膠圈。
本實用型的要點在于它的結構。其工作原理和操作方法是,按照帕斯卡定律,當活塞受到水泥漿壓力推動時,活塞向上方移動,把壓力傳遞給活塞缸和壓力通道,并傳遞到壓力傳感器上,使壓力傳感器得到訊號。當固井作業時,由于我們?cè)诨钊鈭A柱表面安裝有上密封膠圈和下密封膠圈,使水泥漿不能進入到活塞缸內,這樣就斷絕了水泥漿堵塞的通道,避免了活塞缸和壓力通道被水泥漿堵塞,而活塞卻可以隨著壓力的不同而上下活動,把實時的壓力狀況準確的傳遞到壓力傳感器上。這樣既避免了壓力通道的堵塞,也準確無誤的傳遞了壓力信息,解決了水泥漿流量計長期以來測量不了壓力值的老大難問題。
具有壓力檢測與顯示功能的水泥漿流量計裝置與現有技術相比,具有壓力實時檢測與顯示功能,解決長期以來固井水泥漿流量計沒有壓力檢測與顯示功能的現象。該發明簡單巧妙,自投入生產運行以來沒有發生過堵塞故障,檢測和顯示的壓力非常準確,受到施工人員的好評,提升水泥漿流量計的實用性等優點,將**地應用于石油鉆井行業中
下面結合附圖及實施例進行詳細說明
實施

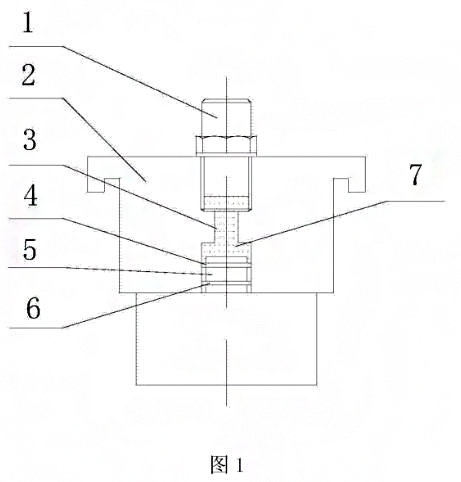

參照附圖,一種具有壓力檢測與顯示功能的水泥漿流量計裝置,包括壓力傳感器1、傳感器座2、壓力通道3、上密封膠圈4、活塞5、下密封膠圈6、活塞缸7,壓力傳感器1通過螺紋連接在傳感器座2上,壓力通道3的下面與活塞缸7相通,活塞缸7內有活塞5,在活塞5圓柱體上分別安裝有上密封膠圈4和下密封膠圈6。
下面結合實施例對本實用新型作進一步具體描述
在水泥漿加注過程中,由于水泥漿流量計本體內充滿高壓水泥漿,水泥漿對整個管路會產生正壓,活塞5也同樣受到壓力,被推動向上移動。在活塞5向上移動過程中,把壓力傳遞給活塞缸7,經由壓力通道3并傳遞給壓力傳感器1上。使活塞5可以隨著壓力的不同而上下活動,進而把壓力準確的傳遞到壓力傳感器1上。由于活塞5上面安裝有上密封膠圈4和下密封膠圈6,使得水泥漿不能進入到活塞缸7內,這樣就阻止了水泥漿進入到活塞缸7和壓力通道3內。我們?cè)诨钊?和壓力通道3內充滿了專用液體,這種液體不含任何雜質,可以準確的把壓力值傳遞到壓力傳感器1上,由此壓力傳感器檢測到的壓力訊號是準確的。壓力通道堵塞現象得到杜絕,測量壓力結果更準確。當活塞5受到水泥漿壓力時,被推動活塞向上移動,把壓力傳遞給活塞缸7和壓力通道3,并傳遞給壓力傳感器上,由于活塞5外圓上安裝有上密封膠圈4和下密封膠圈6,使得水泥漿不能進入到活塞缸7內,這樣就阻止了水泥漿進入到壓力通道3內。檢測與顯示的壓力值是準確的。由于活塞缸7和壓力通道3內是充滿了專用液體,所以壓力傳感器1表面始終專用液體接觸,其檢測到的壓力值也是準確的。
