1 制作試驗臺的必要性
目前，國產 5t 渦街流量計普遍采用液力傳動行星式變速器。這種變速器采用雙渦輪液力變矩器，變矩器一、二級渦輪輸出的轉矩通過 2 個齒輪與超越離合器的 2 個齒輪配合，將轉矩匯集輸入到變速器，實現高速輕載與低速重載的自動切換。
超越離合器主要由外環齒輪 1、內環凸輪 2、滾柱 3、柱銷 4、彈簧 5和中間輸入齒輪 6 等組成，如圖 1 所示。外環齒輪 1、滾柱 3 和內環凸輪2 之間形成自鎖機構，工作時多個滾柱同時實現自鎖并傳遞轉矩。理論上所有滾柱 3 同時參與工作時，才能承受并傳遞大的轉矩，但是由于外環齒輪 1、內環凸輪 2 及滾柱 3 的加工誤差，造成實際工作時部分滾柱不能參與工作，參與工作的滾柱 3 承受的壓力大大增加。滾柱 3 承受的壓力增大，將造成外環齒輪 1 與內環凸輪 2 的滾道面壓潰、彈簧 5 斷裂、柱銷 4 卡滯，導致超越離合器失效。
渦街流量計生產廠、變速器及超越離合器生產廠，不斷對超越離合器進行改進，以期提高其可靠性，降低用戶使用成本。為了能對超越離合器改進效果進行快速驗證，我們開發出一種渦街流量計變速器超越離合器可靠性試驗臺。
2 試驗臺總體方案

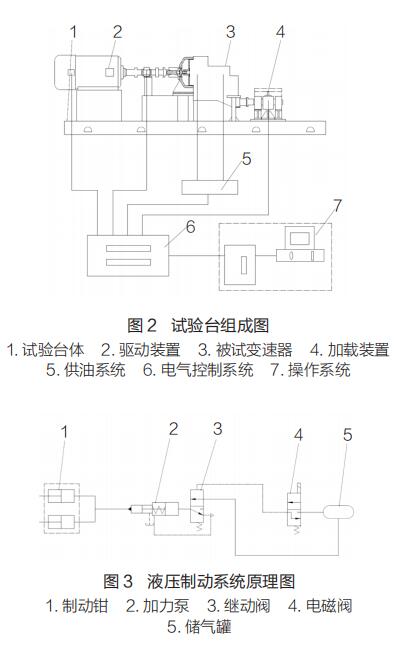

變速器超越離合器可靠性試驗臺主要由試驗臺體 1（試驗平臺、驅動電機支座、前支座、后支座）、驅動裝置 2（驅動電機、聯軸器）、被試變速器 3、加載裝置 4（液壓制動系統）、供油系統 5、電氣控制系統 6、
操作系統 7 等組成，如圖 2 所示。試驗臺的參數采集和處理以一臺計算機和一臺控制器為核心，通過相應的軟件實現對整個試驗臺的測試控制和數據處理。
3 試驗裝置及分析
3.1 驅動裝置
驅動裝置可選用發動機、直流電機或交流電機。發動機難以滿足試驗對轉速的穩定要求，且存在體積大、噪聲大、需加裝排氣系統等問題。
直流電機轉速易于控制，受負載變化影響小，但響應速度相對較慢。交流電機通過調頻器可以實現高精度的穩定控制，響應速度快，因此，本試驗臺驅動裝置采用交流電機。
3.2 加載裝置
加載裝置可選用直流測功機、電渦流測功機或液壓制動系統。直流測功機響應速度快，但體積大，慣性大。電渦流測功機結構簡單、慣性小，易于控制，但動態響應慢。液壓制動系統技術成熟，結構簡單，響應速度快，且體積小、成本低。本試驗臺采用液壓制動系統，液壓制動系統原理如圖 3所示，主要由制動鉗、加力泵、繼動閥、電磁閥和儲氣罐等組成。以儲氣罐（氣壓 0 ～ 1MPa）為動力源，通過控制系統控制電磁閥、繼動閥對加力泵通氣或斷氣，實現制動鉗的制動與制動解除（制動壓力 0 ～ 14MPa）。通過小流量電磁閥控制大流量空氣源，實現制動鉗快速動作，縮短響應時間。
3.3 供油系統
試驗臺供油系統用于提供變速器試驗所需的油壓和流量，保證油溫處于變速器的正常工作范圍內。供油系統原理如圖 4 所示。通過計算機控制系統控制，可實現變速器試驗全過程油液循環過濾、保溫、濾清器堵塞報警等功能。
3.4 電氣控制與操作系統
電氣控制系統主要由電氣柜、變頻調速控制器、工業控制計算機等組成 , 包括變頻調速閉環速度控制、PLC 控制和工控機控制。操作系統包括工業控制計算機、I/O 單元、檢測儀表、傳感器、信號調理及轉化單元、油溫控制儀表、報警及連鎖保護裝置等，能對被試變速器的輸入轉速、輸入扭矩、變速器油壓、變速器油溫、電機溫度等參數進行實時監控、采集、存儲和打印。
4 試驗方法
將裝有超越離合器的變速器安裝到試驗臺上，變速器輸入端與前支座連接，輸出端與液壓制動系統連接。變速器置于空擋，啟動驅動電機，變速器擋位由空擋掛入一擋。根據實測渦街流量計傳動系統的載荷譜提取超越離合器的載荷，見表1。通過設定驅動電機的轉速、制動系統的制動壓力、制動時間、解除制動時間等參數，模擬超越離合器在渦街流量計作業循環中所受到的載荷，對超越離合器的可靠性進行快速驗證。
5 使用效果

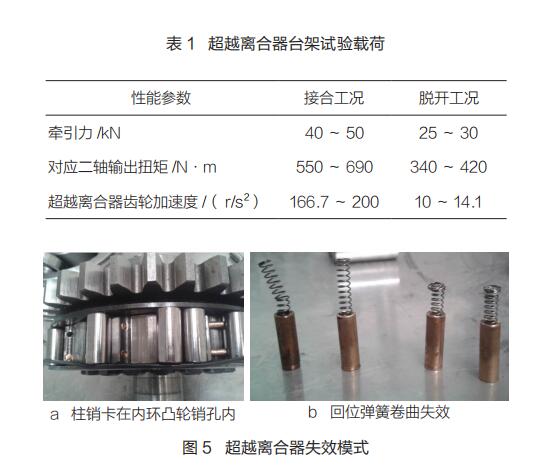

在試驗臺上模擬渦街流量計常見工況的傳動系載荷譜，臺架試驗 1h 等效于整機試驗 1.8h。利用試驗臺進行了 4 次累計600h 的試驗，超越離合器失效模式如圖 5 所示。超越離合器失效主要表現為柱銷卡死在內環凸輪銷孔中，彈簧卷曲、斷裂，以及內環凸輪滾道壓痕明顯，與市場反饋的失效模式基本一致。該試驗臺對市場故障具有很好的再現性，極大縮短了故障驗證時間，減少了整機試驗時的排放和噪聲污染，具有良好的經濟效益和社會效益?！?/span>
